光纖收發器6個指示燈對應的含義

日期:2019-10-29瀏覽:834次

   光纖收發器一般被分為兩種,一種是將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元,通常稱為光電轉換器;另一種是將光信號轉換為電信號后,再轉換為另一種光信號,也被稱為光纖轉換中繼器。

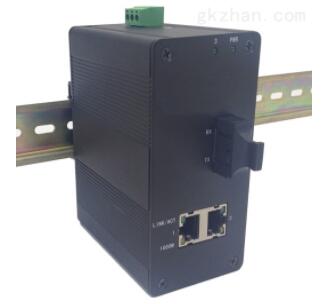

光纖收發器


  我們常用的光纖收發器都有6個指示燈,那么每個指示燈都代表什么含義呢?是否所有指示燈都亮起才代表光纖收發器正常工作呢?
  PWR:燈亮表示DC5V電源工作正常;
  FX 100:燈亮表示光纖傳輸速率為100Mbps;
  FDX:燈亮表示光纖以全雙工方式傳輸數據;
  TX 100:燈亮表示雙絞線傳輸速率為100Mbps,燈不亮表示雙絞線傳輸速率為10Mbps;
  TX Link/Act:燈長亮表示雙絞線鏈路連接確;燈閃亮表示雙絞線中有數據在傳輸10/100M。
  FX Link/Act:燈長亮表示光纖鏈路連接正確;燈閃亮表示光纖中有數據在傳輸;

  若光纖收發器正常工作:
  PWR電源指示燈必須常亮;
  FX-LINK/ACT光纖鏈路指示燈、TX-LINK/ACT網絡鏈路指示燈需常亮或閃爍;
  若LINK/ACT指示燈不亮,需檢查相應鏈路是否連線正常;
  至于FDX工作模式指示燈、FX-100光纖速率指示燈、TX-100網絡速率指示燈是否常亮對光纖收發器沒有實質影響。
